SHS-C

Шариковая линейная направляющая SHS с гибким сепаратором.

Особенности модели направляющей SHS:

● Повышенный эксплуатационный ресурс, длительные интервалы планового технического обслуживания

● Слабое пылевыделение, низкий уровень шума с не раздражающим слух звуком

● Возможность работы на исключительно высоких скоростях

● Плавное перемещение в любом установочном положении

● Большие нагрузки, высокая жесткость

● Размеры почти совпадают с размерами шариковой рельсовой направляющей LM модели HSR без сепаратора;

данный размер практически является международным эталоном.

● Превосходная способность к сглаживанию установочных погрешностей

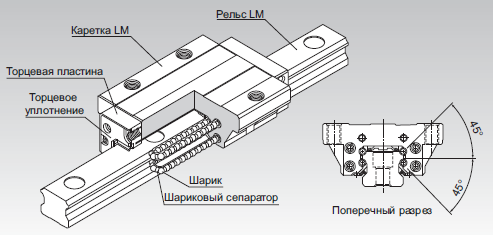

В линейных шариковых направляющих с гибким сепаратором шарики циркулируют по четырем рядам отшлифованных до точного размера дорожек качения рельса и каретки. Вращение шариков обеспечивается шариковыми сепараторами и торцевыми пластинами, вмонтированными в каретку. При использовании сверхжесткой низкопрофильной конструкции каретки, достигается прецизионное и устойчивое перемещение линейной направляющей SHS.

Вариант маркировки:

SHS15 C 2 QZ KKHH C1 +400L P Z – I

SHS15 – модель и размер линейной направляющей

C – тип каретки

2 – количество кареток на оси

QZ – с лубрикатором QZ

KKHH – средство защиты линейной направляющей от загрязнений

C1 – преднатяг (радиальный зазор)

+400L – длина рельса (направляющей) в мм

P – класс точности

Z – с плоской крышкой

I – количество осей

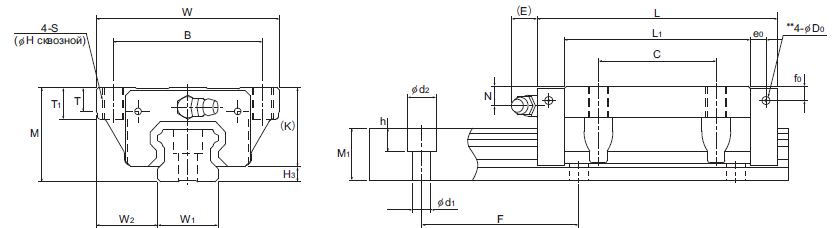

Модель каретки SHS-C

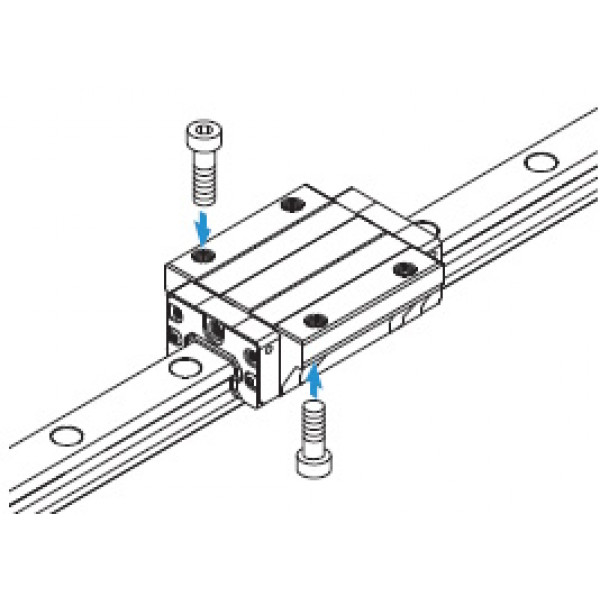

Фланец каретки имеет резьбовые отверстия для крепления сверху или снизу. Используется в узлах, где координатный стол не может иметь сквозных отверстий для крепежных болтов.

Размерный ряд: SHS15C, SHS20C, SHS25C, SHS30C, SHS35C, SHS45C, SHS55C, SHS65C
