SHS-LC

Шариковая линейная направляющая SHS с гибким сепаратором.

Особенности модели направляющей SHS:

● Повышенный эксплуатационный ресурс, длительные интервалы планового технического обслуживания

● Слабое пылевыделение, низкий уровень шума с не раздражающим слух звуком

● Возможность работы на исключительно высоких скоростях

● Плавное перемещение в любом установочном положении

● Большие нагрузки, высокая жесткость

● Размеры почти совпадают с размерами шариковой рельсовой направляющей LM модели HSR без сепаратора;

данный размер практически является международным эталоном.

● Превосходная способность к сглаживанию установочных погрешностей

В линейных шариковых направляющих с гибким сепаратором шарики циркулируют по четырем рядам отшлифованных до точного размера дорожек качения рельса и каретки. Вращение шариков обеспечивается шариковыми сепараторами и торцевыми пластинами, вмонтированными в каретку. При использовании сверхжесткой низкопрофильной конструкции каретки, достигается прецизионное и устойчивое перемещение линейной направляющей SHS.

Вариант маркировки:

SHS15 C 2 QZ KKHH C1 +400L P Z – I

SHS15 – модель и размер линейной направляющей

C – тип каретки

2 – количество кареток на оси

QZ – с лубрикатором QZ

KKHH – средство защиты линейной направляющей от загрязнений

C1 – преднатяг (радиальный зазор)

+400L – длина рельса (направляющей) в мм

P – класс точности

Z – с плоской крышкой

I – количество осей

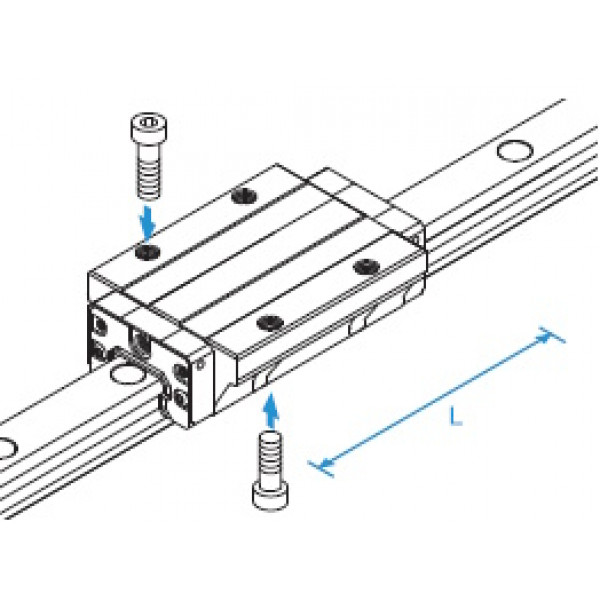

Модель каретки SHS-LC

Каретка линейной направляющей имеет аналогичную SHS-C форму поперечного сечения, но большую длину (L) и более высокую грузоподъемность.

Размерный ряд: SHS15LC, SHS20LC, SHS25LC, SHS30LC, SHS35LC, SHS45LC, SHS55LC, SHS65LC
