SRS-WM

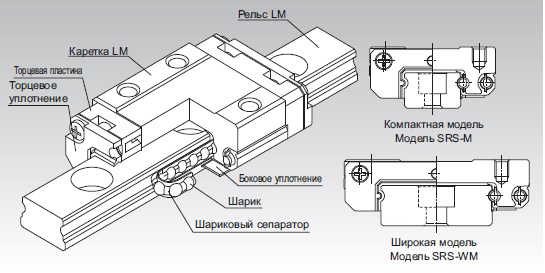

Конструкция и особенности линейной направляющей SRS

Шариковая линейная направляющая с сепаратором SRS представляет собой миниатюрную конструкцию с двумя дорожками качения, способную воспринимать нагрузки во всех четырех направлениях и использоваться в приложениях с воздействием момента на один рельс. Использование сепаратора устраняет трение между шариками, таким образом, достигается высокая скорость работы, низкий уровень шума и длительный срок службы без обслуживания.
Низкое пылеобразование
Сепаратор устраняет трение между шариками и способствует удержанию смазки в масляном кармане, таким образом, уменьшается пылеобразование. Каретка и рельс линейной направляющей изготовлены из нержавеющей стали с повышенной устойчивостью к коррозии.
Одинаковая номинальная нагрузка во всех четырех направлениях
Так как правые и левые ряды шариков при приложенной нагрузке имеют угол контакта с дорожкой качения в 45°, то направляющая может воспринимать одинаковую номинальную нагрузку во всех четырех направлениях (радиальном, обратном радиальном и двух поперечных) и использоваться в любом положении. Благодаря жесткой конструкции данная линейная направляющая может применяться для широкого круга приложений.
Компактность
Так как модель SRS имеет миниатюрную конструкцию с малой высотой поперечного сечения рельса и всего двумя рядами шариков, она может быть использована для применений, где имеются ограничения по площади.
Облегченная конструкция
Так как детали каретки изготовлены из полимера и вылиты по форме, модель SRS представляет собой легкую линейную направляющую с малой инерцией.
• Низкий уровень шума
• Длительный срок службы без обслуживания
• Высокая скорость работы
• Плавное перемещение

Вариант маркировки:

2 SRS9WM QZ UU C1 +95L P M - II
2 – количество кареток на одной оси
SRS9WM – модель линейной направляющей
QZ – с лубрикатором QZ
UU – средство защиты линейной направляющей от загрязнений
C1 - преднатяг (радиальный зазор)
+95L – длина рельса в мм
P – класс точности
M – стальной рельс
II – количество осей

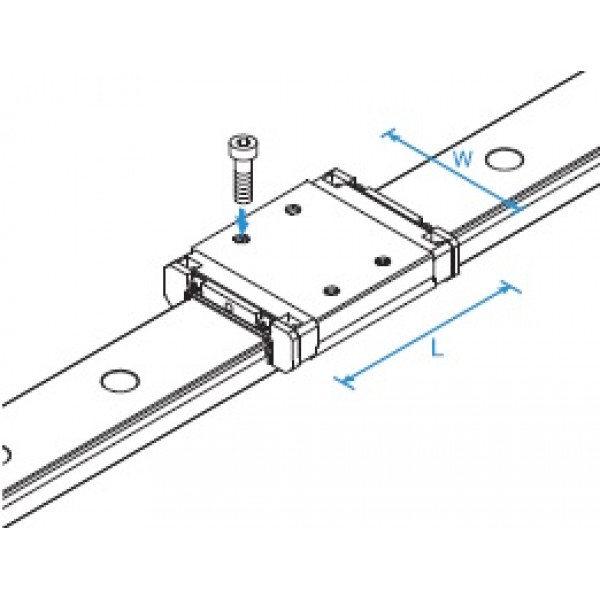

Модель каретки SRS-WM

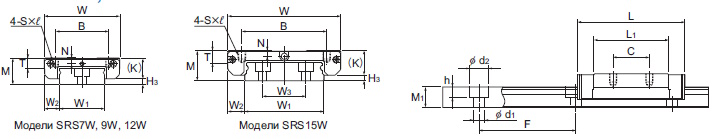

Имеет большую габаритную длину (L), большую ширину, большую расчетную нагрузку и большее значение допустимого момента каретки LM, чем модель SRS-M.

Модельный ряд: SRS5WM, SRS7WM, SRS9WM, SRS12WM, SRS15WM, SRS20WM, SRS25WM
